Forankringssystem for trykkrør med flenser
Flensefot er en sveiset, galvanisert stålkonstruksjon som er lett monter- og demonterbar. Parvis, og ellers forskriftsmessig plassert og festet til rørflenser, vil føttene ta opp de statiske, så vel som de dynamiske kreftene i et mono-plant rørsystem med flenseforbindelser, og overføre kreftene til fundamentet.
Flensefoten har SINTEF-dokumentasjon 1998 etter NS-ENV-1993-1-1.

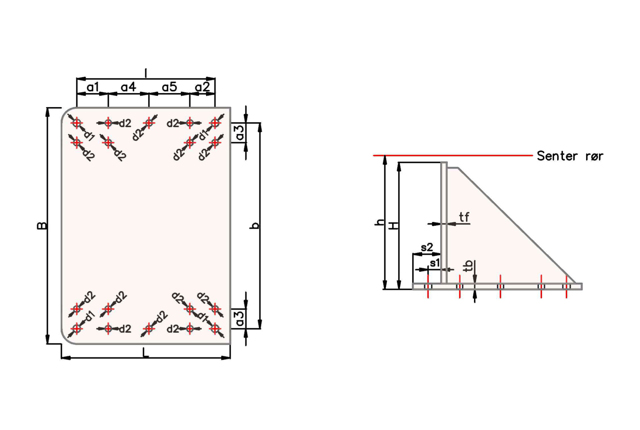

Dimensjonering av flenseføttene er basert på NS-ENV 1993-1-1. SINTEF har benyttet forholdsvis enkle, plastiske modeller for å beregne kapasitet og boltkrefter. Langhull som justeringsmulighet er ikke tillatt for denne type forbindelser, og alle bolthull ligger derfor innenfor de foreskrevne grenseverdier i NS-ENV-1993 pkt. 7.5.2 – hvilket vil si 1 mm frihull for M12 og M14-bolter, 2mm for M16 - M24-bolter, og 3mm for M27 og større bolter. For tannskinner og fullforankringshylser vises det til leverandørenes egne spesifikasjoner.
Ved hjelp av et beregningsprogram, laget av SINTEF, kan kapasiteten til en gitt flensefot sammenholdes med påført belastning, når to føtter er plassert i "normalsituasjon" på et flense-X eller en flense-T. Kapasiteten beregnes ved påført trykk såvel langs hovedakse som langs tverrakse. Boltkreftene i fotplaten framgår også av beregningen og er grunnlaget for valg av festemåte til underlaget. Dokumentasjon i form av utskrift fra regneark leveres på forespørsel.
Flenseføtter kan - på bestilling - leveres for andre trykklasser, og tilpasses behov for spesielle rørhøyder og rørdimensjoner, eller annen overflatebehandling.

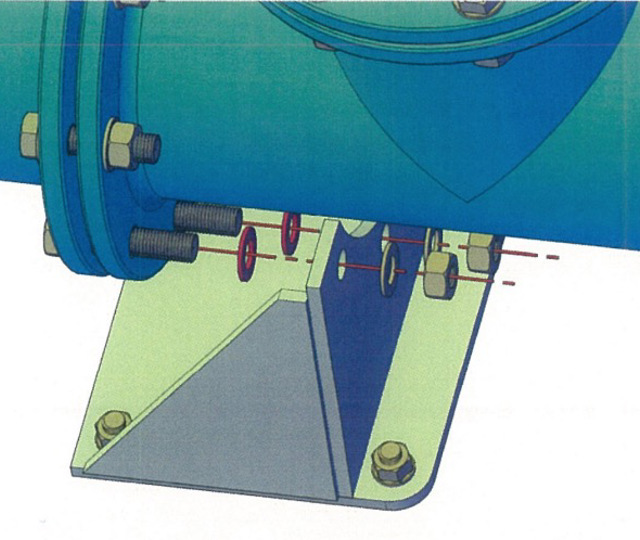

Det skal legges skiver på boltene mellom rørflensens bakside og fotens flenseplate for å sikre klaring til overgangsflaten mellom rør og rørflens.

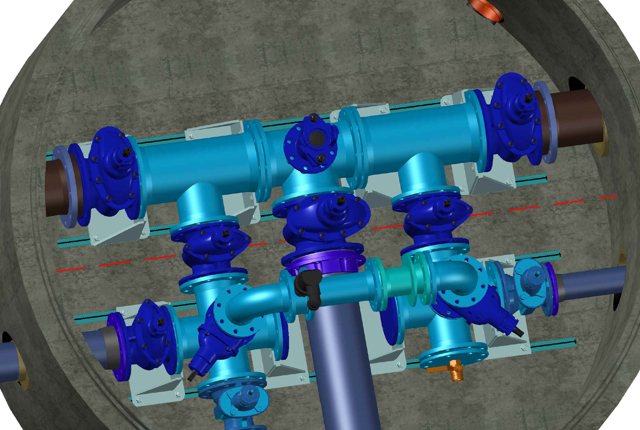

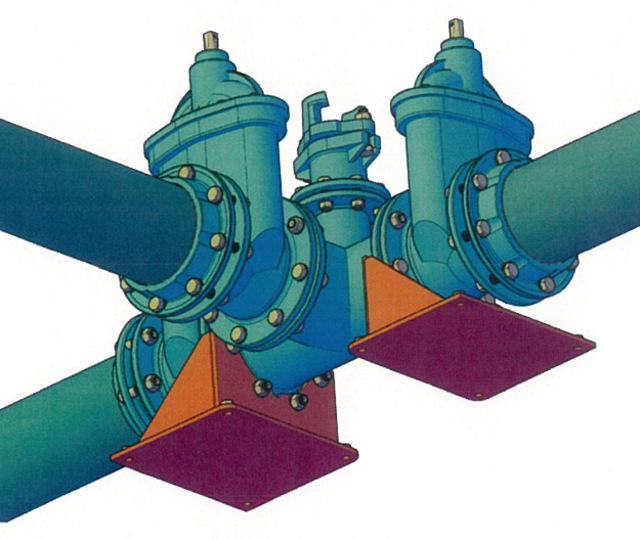

Et flensefotpar plassert som vist, vil i et PN10-system være dimensjonert for 18 bar, i et PN16-system for 25 bar. Vendes føttene motsatt veg, svekkes kapasiteten; likeledes må ikke føttene monteres på flenser med mindre innbyrdes avstand enn den som tilsvarer standard flense-T/X. Monteres føttene med større avstand, vil dette sikre et godt kraftopptak, men ikke øke kapasiteten i påregnelig grad. Ved rørmontasjer av mer kompleks karakter, kan det – etter beregning – vise seg påkrevd å bruke flere enn to føtter.

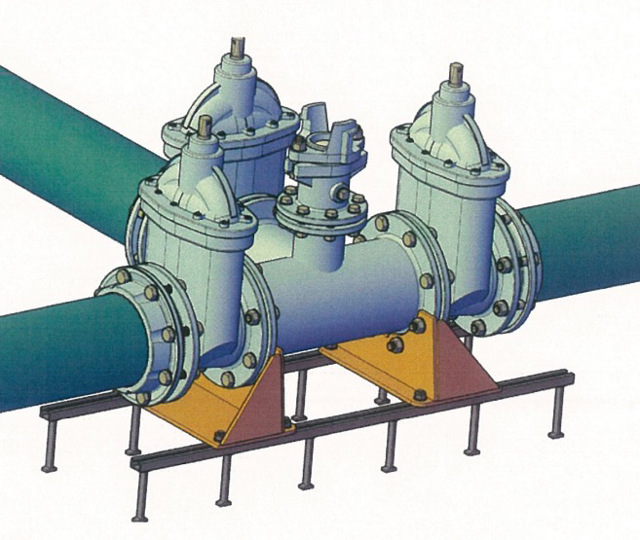

Tannskinner kan brukes til dimensjonsrekka DN50 - DN600, og tillater trinnløs justering i skinnenes lengdereting.

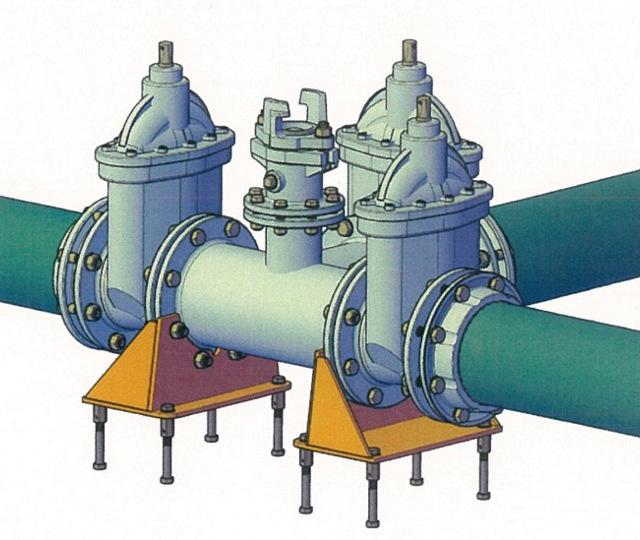

Fullforankringshylser kan brukes til dimensjonsrekka DN50 - DN600, og må plasseres med stor nøyaktighet før innstøping, da justeringsmulighetene begrenses av tillatt frihull – i følge NS-ENV-1993 pkt. 7.5.2 – for den enkelte boltdimensjon.
Armering
Forskriftsmessig plasserte fullforankringshylser/tannskinner i bærende konstruksjoner krever ikke - styrkemessig sett - armering utover konstruksjonens minimumsarmering etter Norsk Standard. Skulle imidlertid festeelementer bli plassert så nær hverandre at det forekommer overlappende bruddkjegler, må dette området av betongen tilleggsarmeres etter nærmere beregning.
